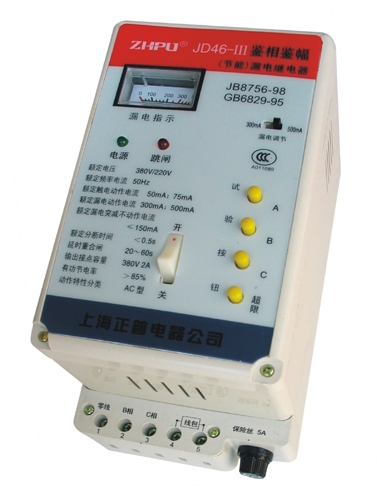

JD46-囗漏电继电器

一、概述

  JD46(智能)漏电继电器与交流接触器或断路器组合成漏电保护装置，主要功能是对有致命危险和用电设备提供间接接触保护，该产品适用于中性点直接接地的380V/220V低压配电系统。

二、产品特点

  本产品除符合国标GB/T22387—2008以外，还有以下特点：

1，  在三相漏电不平衡的情况下无动作死区。

2， 自动区分漏电与触电信号,能在线路复杂，泄漏较大的线路上正常运行。

3，  抗干扰性极强，雷电，大电动机不误动作。

4，  自动显示漏电毫安值，判别线断故障，了解线路漏电情况，直观简单方便。

5，  漏电动作值范围大，加大了使用的适应性。

6， 节能型保护器，对配接的接触器线圈工作电压220V、380V通用，无声运行,消除噪声，节电率85%以上。

7，  开机具有一次试送是电功能，能有效防止在送电时的触电伤亡事故。

三、产品型号说明

1，  产品命名

  2，特征代号有Ⅰ、Ⅱ、Ⅲ之分：

   Ⅰ:漏电自动跟踪型：配接CJ10、CJ12、CJ20、CJ40等型号交流接触器。

   Ⅱ:专配断路器型：可配接配有分励或欠压脱扣器的各种断路器。如：DZ20，DZ10、DW15、DW17等断路器。

   Ⅲ:为常用型、脉冲型、节能型：常用型、脉冲型可配接CJ10、CJ12、CJ20、CJ40等各种型号与规格交流接触器；节能型只配接CJ10、CJ12、CJ20、CJ40等型号的普通型接触器，可实现接触器节能，消噪，无声运行等功能，配接的交流接触器范围为：40A~630A。

四、主要技术参数

I型：主要技术参数及特性

漏电流自动跟踪特性：(1)、保护器开启时漏电动作电流值自动设定在100mA档，当漏电流大于100mA时继电器分闸，延时10-30s后，继电器自动合闸，同时漏电动作电流值自动设定在300mA档，当漏电大于300mA继电器分闸，延时10-30S后，继电器自动合闸，同时漏电动作电流值自动设定在500mA档，当漏电大于500mA继电器分闸，延时10-30S后，线路漏电电流小于500mA时，继电器自动合闸；如漏电电流还大于500MA，继电器分闸并且自动闭锁。(2)、分闸时漏电故障排除后，当线路剩余电流下降至50mA以下时，3分钟后漏电动作电流值又自动设定在100mA档，当漏电在50-150mA时，3分钟后漏电动作电流又自动设定在300mA档。

1. 额定电压.频率：220V/380V 50H

2. 辅助电源电压：220V

3. 额定电流：250A 400A 630A

4. 互感器内径：45、53、70、90mm

5. 额定漏电（自动跟踪）动作值：100、300、500、800mA．

6. 额定漏电不动作值：≤1/2I△n

7.  额定分断时间：≤0.3s、0.5s

8.  继电器接点输出能力： 5A/380V

9.  跳闸保持时间：1０～3０秒

10.  短时耐受电流：3000A

11.  额定熔丝管容量： 6A

II型、III型：主要技术参数

1.  额定电压、频率：220V/380V  50H

2. 辅助电源电压：220V

3. 额定电流：250A 400A 630A

4. 互感器内径：φ45、53、70、90mm

5. 额定漏电（可调）动作电流值：100、300、500、800mA．

6. 额定漏电不动作值：≤1/2I△n

7.  额定分断时间：≤0.3s、0.5s

8.  继电器接点输出能力： 5A/380V

9. 跳闸保持时间：1０～3０秒

10. 短时耐受电流：3000A

11. 额定熔丝管容量：6A

附：脉冲型：具有突变电流功能；节能型：具有节电率：85%功能；

五、使用方法

 1、外形尺寸（长宽高，单位：mm）

      (图一：)

   1.2 JD46——型外形尺寸：200 ×107 ×80

   1.3  抽板尺寸：如右图一（请按箭头方向插入）

 2、使用环境

   2.1环境温度：-40℃~+50℃

   2.2 相对温度：≤90%

   2.3海拔高度:≤2000m

   2.4 污染等级：Ⅲ

 3．适用范围

   3.1 总体保护

   3.2 三相四线分路保护

   3.3 三相三线分路保护

   3.4 单相线路照明保护

 4．互感器的穿线方法

      被保护的线路应全部同方向（不干胶箭头所示方向）穿过互感器。

 5．使用方法

      送电：合上保护器开关，接触器合闸后立即跳闸，延时10~30秒后接触器合闸送电。

      重新送电：当漏电超限后接触器不再重合时，可断开保护器开关，再合上开关，如线路无故障即可恢复送电。

模拟试验：漏电保护器正面3个按钮为模拟试验装置，操作时应能动作跳闸。

六、注意事项

     １．  本保护器对被保护线路的相与相之间、相与零线之间的触电和漏电不起保护作用。

     ２．  被保护的线路应全部同方向穿过互感器，不得少穿，多穿或反穿，穿 过互感器后的零线不得重复接地。

     ３．  零序电流互感器应离开电力互感器，大电流母线等强磁场干扰源，上 下、左右、前后至　少25cm。

     ４．  零序电流互感器穿线有方向性，应按箭头所指方向朝用户，切不可 装。

     ５．  总保的互感器如采用穿接地线的方法时，互感器上不干胶标志的箭头朝配电变压器的方向。

     ６．  出现故障应及时排除，漏电保护器得退出运行，以免发生触电伤亡事故。

      ７．  保护器正常使用时，每月至少应试验跳闸一次，合闸５秒后再按试 验按钮，则不受重合闸次数的限制。

七、常见故障及排除

 １．   如为新装，不能正常投运，应检查线路接线是否正确，被保护线路是否与其它线路混装，变压器中性接地线是否接好，泄漏电流是否超过额定值。

２．   如安装一段时间后投运不正常，则应先分析是线路原因，还是保护器本身故障，可先拔下零序电流互感器插头或切除输出线路，再重新开机送电，如开面试送电跳闸10～3０秒能自动合闸送电，则保护器本身正常；如在保护器输入电压正常情况下，开机无反应或试送电跳闸1０～3０秒不能自动重合闸，则为保护器本身故障

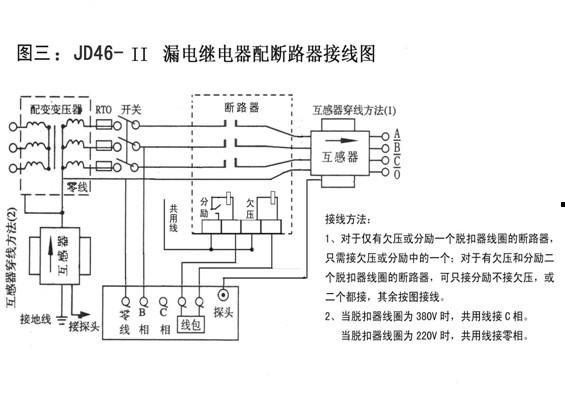

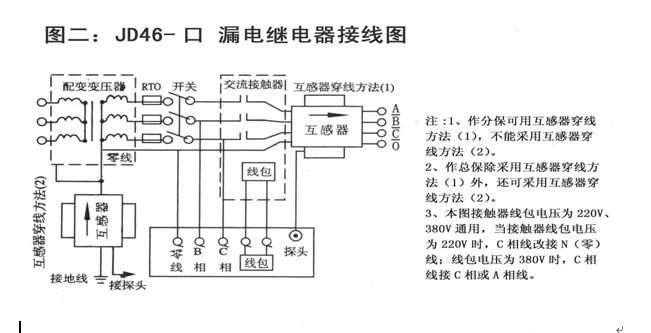

八、接线图：
