ＬＪＭ-II漏电继电器
（使用说明书）
一、概述
漏电脉冲继电器与交流接触器或断路器相配合组成漏电脉冲保护装置。它们适用于中性点直接接地低压（380／220）配电系统中，用来对有致命危险的人身“间接接触”触电提供保护。
１．LJM-Ⅱ型漏电脉冲继电器的特点：
（１） 继电器具有漏电保护功能，当被保护的配电系统发生断线接地故障或对地泄漏电流逐渐增大，达到或超过继电器额定漏电动作电流时，保护装置动作，切断电源，不再重合。只有故障排除才可恢复供电。
（２） 继电器具有脉冲触电保护功能，当被保护的配电系统中发生人畜触电（或瞬时漏电）时，线路漏电流发生突然变化，超过额定脉冲动作值时，装置动作，切断电源，使人畜脱离电源。脉冲触电保护是按浮动整定原理而设计的，适合于我国农村低压电网漏电较大而多变的实际情况。
（３） 继电器具有重合闸功能，当被保护的配电系统中发生瞬时性接地故障时，继电器动作使装置切断电源，经延时后装置能自动合闸重新送电。而在漏电保护动作时，重合闸功能被闭锁，故跳闸后不再合闸。
（４） 继电器具有自锁功能，即互感器插头不插进互感器插座时，继电器不能正常工作，运行中的保护器当互感器被解除后，交流接触器不吸合，无法供电。
（５） 继电器主要电子元件采用集成电路，元件经严格筛选老化，故性能稳定，工作可靠。作测量元件的零序电流互感器铁芯，选用高导磁率环形材料，其平衡特性好，继电器不会误动作。
（６） 继电器具有监测被保护的配电系统对地泄漏电流的功能，通过面板测试孔测得直流电压UA值，（漏电流100mA，UA约为2.4V）可得知漏电流，便于寻找接地故障。
|
缓变电流动作值设置
|
|
开关位置ON=1
|
缓变电流
（mA)
|
|
1
|
2
|
|
0
|
0
|
100
|
|
1
|
0
|
300
|
|
0
|
1
|
500
|
|
1
|
1
|
漏电无保护
|
二、主要技术指标
额定电压、频率：380／220V 50Hz
辅助电源：220V
额定电流：20 ～ 630A
漏电动作电流(用户可调)：100、300、500mA
脉冲动作电流(厂家设定)：30mA 50mA
分断时间：≤0.2s
重合闸时间：20 ～ 60s
使用环境：-25 ～ +40OC,相对湿度＜91％，海拔2000米以下
三、安装与使用
外形尺寸（长宽高，单位：mm）
外形尺寸：185 ×94 ×71
安装（见图１）
（１） 被保护的配电系统中的中性线（零线），不允许有重复接地。若原用电设备用保护接零方式，则必须将它们全部改成保护接地（外壳接地，接地电阻应符合漏电保护器农村安装运行规定），否则会引起保护器投运不上。建筑等部门的用电设备必须保留保护接零时，零线不能穿过互感器。单相负载的零线必须穿过互感器。即采用双零线制供电。民用建筑安装剩余电流保护器时，应采取相应的配电系统运行方式如：TN-S或TN-C-S系统。
（２） 漏电保护器保护范围内的任一相线和零线，均不能与保护范围外任何相线或零线混接，否则漏电保护器无法投运。
（３） 继电器应安装在通风干燥，避免振动、雨淋、灰尘和有害气体侵蚀的场所。
（４） 继电器应垂直安装，先将挂钩板固定在配电盘上，然后将继电器插入挂钩板。
（５） 零序电流互感器（TA）系采用高导磁材料，性能良好，但剧烈振动会影响其性能，因此不能摔跌和敲击。
（６） 零序电流互感器安装时应离开外磁场源和大电流回路20cm以上，外壳必须接地。
（７） 零序电流互感器穿二根以上的导线时，应从电源方起，按同一方向整理成一束穿过。
（８） 继电器与交流接触器组合成漏电保护装置的接线方式见图（２）。
（９） 漏电保护装置控制回路的接线应使用截面积不小于1.5mm2的单股塑料绝缘铜导线。
１. 检验:LJ漏电继电器安装后，检查接线无误即可通电进行下列检验，检验在不接外负载的情况下进行：
（１） 脉冲试跳：合上继电器电源开关，继电器红色指示灯亮，交流接触器KM吸合。按下脉冲试验按钮KM即释放，红色指示灯灭，经20～60秒KM又自动重合，红色指示灯亮，表明正脉冲动作正常。
（２） 漏电试跳：合上继电器电源开关，红灯亮, 接触器KM吸合，按下漏电试验按钮，红灯灭，绿灯亮，KM释放。然后松开漏电试验按钮，KM不再重合，表明漏电动作闭锁正常。
２. 投运
保护器在正式投运前还需在带负载的情况下进行下列检验：
（１） 模拟触电检验
保护器投运后，取10W以上２千欧姆左右的电阻或25W灯泡，一端接地，另一端分别在被保护线路的各相上搭触，保护器立即动作跳闸，并能延时自动重合。
（２） 模拟漏电故障检验
用60W灯泡，一端接地，另一端搭触被保护线路任一相，保护器动作跳闸后，将该灯泡继续搭触接地，保护器延时重合后又随即跳闸，并一直不再重合，则表明漏电故障及闭锁功能正常。去掉试跳灯泡，把继电器电源开关关掉后再合上去，保护器即能投入正常运行。
四、使用注意事项
１. 保护器如遇投运不上，应将负载去掉再进行投运，若此时能投运，则说明继电器本身正常。否则为不正常。在确认继电器本身正常的情况下，则需查明线路上引起保护器投运不上的原因。
２. 为防止装置失灵，使其常处于完好状态，应按有关规程定期做模拟触电试验和用试验装置自检。
３. 几台保护器共装在一只配电箱内时，请将各保护器的电源从不同相别接取，以减少电源干扰而引起的误动作。
４. 当继电器模拟触电试跳动作而用脉冲按钮试跳不动作时，可将继电器“２”端子的电源相线换到另一线即可。
５. 装置在使用中出现简单故障，如熔芯熔断，接线松动，TA的插头有断线或短路等，用户可自行处理。如参照上述的试验方法进行检查后，发现确实是继电器故障，用户应将继电器直接寄我厂修理。继电器免费修理期为一年（人为故障不属包修范围）。

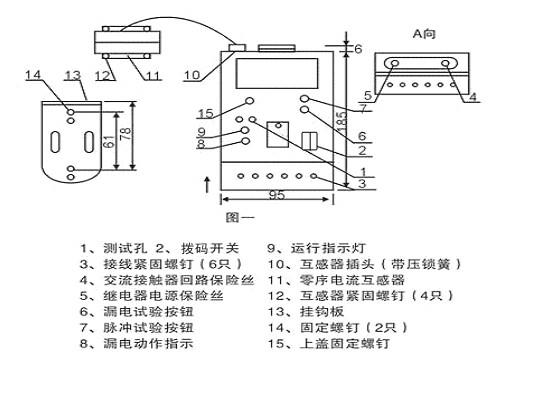

图1安装示意图
|
