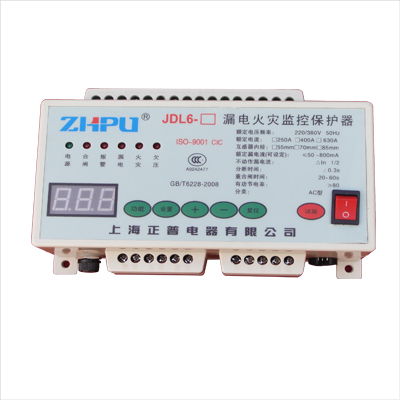

JDL-6(分体式)漏电火灾监控器
一、产品概述
本产品采用国际、国内先进电子技术和高速微处理器，是集漏电保护、火灾监控、消防联动于一体的一种多功能全自动安全用电,并与交流接触器或断路器组合成漏电火灾监控保护装置；在各种故障形成阶段发出声光报警信号或迅速切断电源，防止火灾于未燃。外置1路~8路烟雾探测器、远程控制、声光报警、消防联动接口，能接受消防报警控制系统指令，远程切断非消防用电设备，防止火灾蔓延，保护人身和财产安全。适用于民用建筑、高层建筑、体育馆、会堂、剧院、电影院等公共场所供电回路的一、二级用电安全防火保护。漏电火灾监控保护器，按照国家GB/Z6829-2008、GB50045-95等相关标准等规定生产。
二、规格型号及含义
三、主要功能 1、产品集监测、报警、独立/联动控制等多种功能于一体。 2、具有漏电、过流、缺相、欠压、过压保护及声光报警等功能。 3、具有1~8路火灾烟雾探测监控保护功能。 4、具有消防联动接口，接受消防系统的指令控制（DC24V）。 5、具有漏电流及相位自动判定功能。 6、线路漏电流达到设定值时，能迅速切断电源并报警，且自动存储最后一次漏电流动作值。 7、具有数码显示漏电电流值, 电流、电压值。 8、可设定漏电动作值。 9、可设定分断动作时间。 10、具有自动重合闸功能。 四、主要产品技术参数 1、额定电压、频率 380V、50Hz 2、额定辅助电压： 220V 3、额定工作电流： 40~630A ; 4、、另序互感器内经：55mm、70mm、85mm 5、额定漏电动作电流(可设定)：50mA、100mA、200mA、300mA、500mA、800mA; 6、额定漏电不动作电流：I△no 1/2 ; 7、漏电分断动作时间(可设定)：≤0.1～0.5s; 8、输出[线包]接点容量：≤5A 9、重合闸时间： 20～60s 10、有功节电率： ＞80%
五、外观安装尺寸及面板功能图 图（1）
|
规格型号
|
外形尺寸
|
安装尺寸
|
安装螺钉
|
|
HDL-F
|
190mm*120mm
|
175*105mm
|
M4*30
|
图（2）
图（3）六、安装环境 1、正常使用条件 1.1、环境温度：-20℃～+50℃ 1.2、相对湿度：≤90﹪ 1.3、海拔高度：≤2000m 1.4、污染等级：3级 2、保护器应安装在干燥、通风、无尘、无有害气体，远离磁场和无震动的地方，应平衡固定在配电箱或墙上，便于操作。 七、送电试验 1、接线无误方可送电试验，打开电源开关,电源指示灯亮,保护器自动合闸，进入正常运行。 2、按漏电试验按钮，保护器跳闸过后20～60秒自动重合闸。 3、当漏电、火灾等原因超过本机额定值而锁机时，须查明锁机原因，清除故障后，方可按复位键，重新启动保护器回到正常投运。 八、注意事项 1、本保护器对被保护线路的相线与相线之间，相线与零线之间的触电不能保护。 2、（另线）N线及其它输出线不得错接或漏接，如接错会烧毁本机。 3、保护器下侧线严禁接地或越过保护器接线，严禁同其它线及保护器下侧线相接。 4、保护器的输入端子N、A为保护器的自身辅助电源，不得漏接。 5、保护器正常使用时，应按GB/Z6829-2008的要求每月对试验按钮进行动作试验。 6、保护器有异常现象要及时退出运行，回厂维修，禁止自行拆开。 7. 应由专业人员检查设定或调整技术参。
九、接线图
(1)JDL-6配交流接触器接线图
(2)JDL-6配断路器接线图
|
