HDL6-250/3N智能综合漏电保护器
使用说明书
（使用之前请仔细阅读本说明）
一、产品简介
HDL6智能漏电综合保护器是采用高新技术研发的新型漏电保护器，它是集智能漏电继电器、漏电断路器的功能于一体的多功能漏电综合保护器，适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可以对线路或用电设备的接地故障、过电流、短路、欠压、过压、缺相等进行保护。本产品符合GB/Z6829-2008、标准。
软件：CPU采用PICMicrochip单片机，此机有以下工作特点：
1．工作电压范围宽，当电网电压波动范围比较大时，CPU能正常工作。
2． CPU自带A/D转换模块、看门狗。能控制程序有效地执行，受干扰跑飞后有很强的自纠错能力，保证程序复位到正常的工作范围内。
3． PIC的CPU单片机的指令系统为单字节，程序“跑飞”的可能性比具有双字节的指令系统要小。
4． 体积小，电源供电电路简单，进一步实现了产品的美观，实用。
5． 在软件方面全为数字处理系统，减小了由于模拟设计构造带来的误动作。在各种需要时间和数字控制的方面更精确可靠。漏电整定值可调节范围宽，可选择性更大。
二、产品功能特点
2.1能自动区分缓变漏电。采用鉴相鉴幅技术，消除了突变动作过灵敏或不灵敏相。在三相漏电不平衡的情况下，各相对地突变漏电动作值一致性好。
2.2集鉴相鉴幅漏电继电器、漏电断路器为一体。缩小了安装位置，简化了接线。
2.3不但具有漏电、欠压、过压、过电流、短路、缺相的保护功能，还具有智能化漏电保护之特点。在调节开关上很方便地能调节额定缓变电流的动作值，而且可以在上面强行退出相应的功能！可以设置不同的缓变电流动作值。还可以进行分别显示A相、B相、C相漏电电流值。
2.4开机可以直接检测当前产品的工作状态，如果在分闸状态停电后，重送电产品会自动合上开关，无需人工手动合闸。
2.5可设置调节分断时间，能满足一、二级保护的要求。
2.6本机遇到用户线路漏电电流超过整定值可强制退出漏电电流保护，但不建议使用。只作为应急临时使用。（具体说明见面板漏电功能调节表）
2.7面板功能介绍见下图

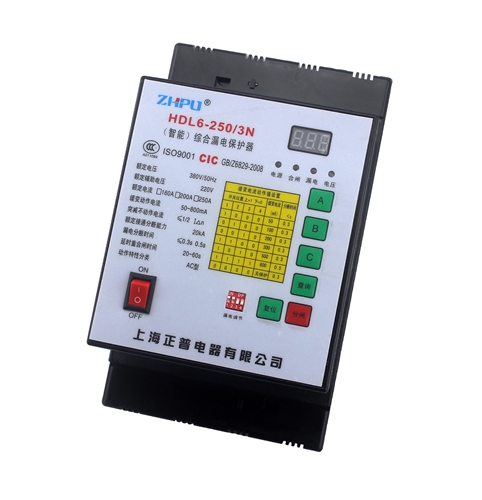

1、N、A、B、C输入端子 2、、N、A、B、C输出端子 3、电压指示灯 4、功能参数显示 5、漏电指示灯 6、电源指示灯 7、A相试验 8、B相试验 9、C相试验 10、查询按钮 11、分闸按钮 12、复位按钮 13、分闸指示灯 14、DIP调节开关
三、产品型号、外型与安装尺寸
3.1型号及含义
3.2外型及安装尺寸
HDL6-630/3N外形尺寸(长/宽/高:355/205/180mm)
HDL6-250/3N外形尺寸(长/宽/高:239/143/162mm)
HDL6-100/3N外形尺寸(长/宽/高:206/126/151mm)
四、技术参数
1.额定电压、频率 380V/50Hz
2.额定辅助电压 220V (接进线端N、A相)
3.额定电流 100A、160A、200A、250A、400A、630A
4.额定限制短路分断能力 1000A
5.额定漏电动作电(可设定)：50、100、200、300、500、800mA
6.额定缓变不动作电流 I△no 1/2
7.最大分断时间 ≤0.3S、0.5S、
8.延时重全闸时间 20s~60s
9.动作特性分类 AC型
五、送电试验及功能说明
5.0、在试验之前必须检查漏电保护器是否处于断电状态，一定要在连接线全部检查无误后方可送电。
5.1、用户根据负荷选择合适的导线，漏电保护器的上接线端为主电路的电源进线端，下端为出线端。电源进线端零线必须接N上面，电源进线端N相或A相不接电，保护器都无法正常工作。
5.2、产品在出厂前都是调试到合闸状态，直接送电。如果在分闸状态，产品送电后自动合闸，无需手动合闸。
5.3、按试验按钮A、B、C、分闸任一颗试验按钮保护器都跳闸，过20~60S后相应自动合闸。并且分别显示A、B、C、F。
5.4、当漏电电流超过额定值后，保护器会自动检测并跳闸显示‘L X’（X表示当前项），过20~60S后自动合闸。合闸后如果漏电流仍然超过额定值，保护器会再次跳闸并闭锁，显示‘L-X’。需人工解锁。如果在无缓变保护的情况下，保护器不会跳保护，只显示当前漏电电流。当漏电超过‘999’后保护器显示‘H’指前当前漏电电流已超过LED显示范围，漏电电流降下来后又自动显示当前漏电电流值。
5.5、本保护器在单相电压低于165V或高于260V的情况下，产品无法投入运行。并且LED显示‘U X’，电源、欠压指示灯点亮。当电压恢复正常后，保护器自动合闸送电。无需人工操作。
5.6、按分闸安钮可以分断主电源，并显示‘F’。要恢复正常按复位按钮。(断开用户不送电可按此键)
5.7、漏电保护器有数码管显示，用户应注意漏电流变化的情况。如果漏电流较大或变化异常时，用户可以采取预防措施。可以调节DIP开关，调到适当的位置，并且可以先退出缓变保护。只显示当前的漏电电流情况，检修好后再调节过来。把1-4开关打到0N位置表示‘1’对应关系见面板正面。
5.8、过电流和短路保护跳闸后，不会重合闸，需手动合闸送电按复位按钮或重新开关电源。
5.9、要想了解当前各相的电压情况可以按面板上的查询按钮，分别可以看出当前各相的电压情况。建议只作为检视各相状况用，检完后应立即返回当前的应用功能。
六、注意事项
6.1、本保护器对被保护线路的相线与相线之间，相线与零线之间的触电不能起到保护。
6.2、保护器的输入端子N、A为保护器的自身辅助电源，N线不得错接和漏接，A相不得不接或漏接。
6.3、保护器下侧线严禁接地或越过保护器接线，严禁同其它线及保护器下侧线相接。
6.4、保护器正常使用时，应按JB8756的要求每月对试验按钮进行动作试验。
6.5、接线应用铜接头，不能用铝接头
6.6、缓变漏电设置：DIP开关位置功能表示（0表示在下，1表示在上ON位置。）
|
缓变电流动作值设置
|
|
开关位置上=1下=0
|
缓变电流
（mA）
|
分断时间
<S
|
|
1
|
2
|
3
|
4
|
|
1
|
0
|
0
|
0
|
50
|
0.3
|
|
0
|
1
|
0
|
0
|
100
|
0.3
|
|
0
|
0
|
1
|
0
|
200
|
0.3
|
|
1
|
1
|
0
|
0
|
300
|
0.3
|
|
1
|
0
|
1
|
0
|
500
|
0.3
|
|
1
|
1
|
1
|
1
|
800
|
0.5
|
|
0
|
0
|
0
|
0
|
无保护
|
0.3
|
七、看显示判断故障及复位方法
7.1、分闸且漏电指示灯亮，LED显示‘L X’，说明有漏电动作，20秒后自动合闸。
7.2、分闸且漏电指示灯亮，LED显示‘L-X’，说明漏电动作第二次跳闸并闭琐，只有按“复位”或重上电才复位。
7.3、分闸指示灯亮，LED显示"d"，说明有过流和短路情况发生，按“复位”或重上电后方可重启动。（注意：只有在确定排除故障后方可送电，以免出现意外）
7.4、电压指示灯亮，LED显示“U X”表示有缺相或过欠压情况发生，三相电正常后自动合闸。
7.5、退出漏电保护功能，在产品上电前把DIP拨码开关打到“0000”（就是无保护状态），这样产品就工作在无漏电保护功能状态下了。
